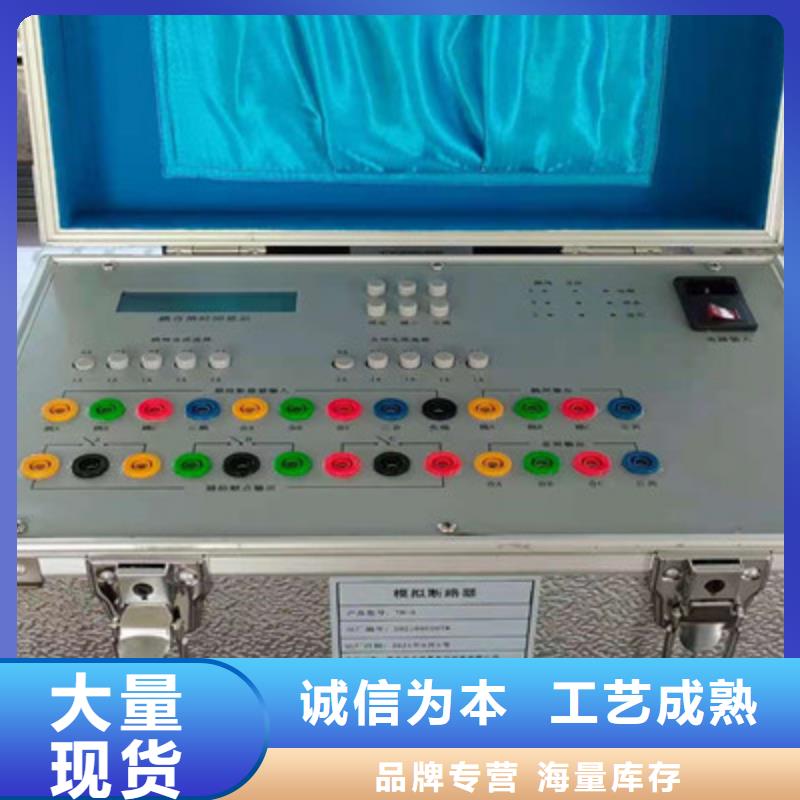

模拟断路器 注意：1. 分、合闸输入回路是独立分开的。2. 分位、合位 1、合位 2 输出继电器信号接入设备时，输入必须为有源输入且“﹢”极接高电位，“-”极接低电位，禁止极性错误。接线方式如下图所示：分位输出接线图2.分/合闸时间设置根据一次设备断路器的分、合闸时间参数设置分闸时间（10ms～90ms)、合闸时间（20ms～180ms）。3.接入供电电源打开电源开关后合闸指示灯亮，表示设备电源接通。同时，合闸继电器导通，同时指示灯点亮表示合闸继电器接点的初始状态为常闭状态，分闸指示灯处于不亮状态，表示分闸继电器接点处于常开状态。4.测试开关合闸处于通电状态下，当检测到分闸输入电压后，自动读取用户设定的分闸延时设定时间，进入分闸操作，延时设定时间之后进行继电器状态切换试验，分闸指示灯点亮；当检测到合闸闸输入电压后自动读取用户设定的合闸延时设定时间，进入合闸操作，延时设定时间之后进行继电器状态切换试验，合闸指示灯点亮。当同时检测到分闸及合闸输入之后，分、合闸指示灯闪烁，提示错误。 按手动合闸按键，模拟开关合闸，立即进入合位，分位继电器接点断开，分闸指示灯灭，合闸对应合位继电器接点闭合，合闸指示灯亮。按手动分闸按键，模拟开关分闸，立即进入分位，分闸继电器接点闭合，分闸指示灯亮，合闸输出对应合位继电器接点断开，对应接点红灯灭。使用注意事项1.使用前请认真阅读本说明书。2.开机前请按照本说明书相关要求进行接线操作；3.禁止在试验进行过程中做手动跳/合闸按键操作。4.禁止私自拆开设备。设备配套：名称单位数量电源适配器1试验线

模拟断路器在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。试验举例用模拟断路器装置测试四方CSL-101B的距离保护整组试验（回路端子号均为CSL-101B保护装置后面板的端子号）1、试验接线 断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。图52、试验说明 四方CSL-101B保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、H 、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。3、举例说明 模拟断路器装置跳、合闸的动作过程：模拟断路器的合闸操作通过DCS或操作控制开关进行。模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。保修条件本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。

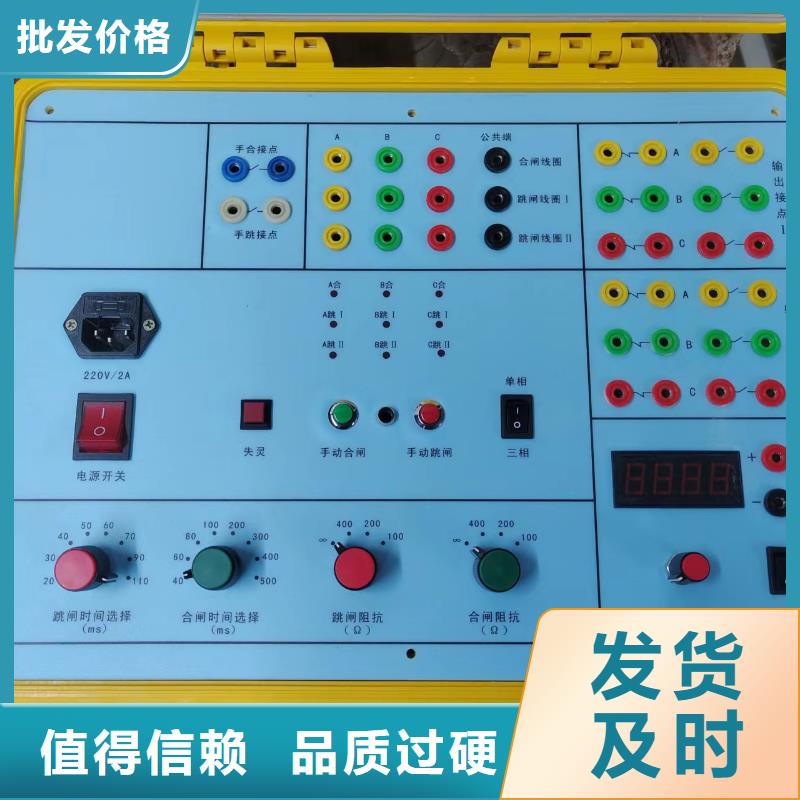

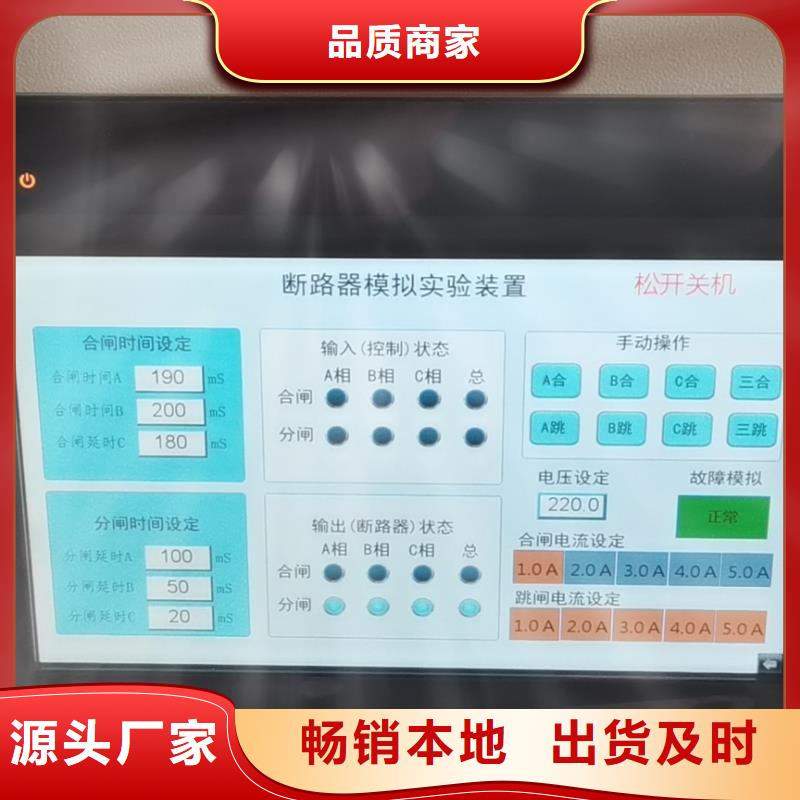

模拟断路器 相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。（11）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。
