我们诚意满满地为您制作了这部三相标准功率源产品视频,旨在、多角度地展现产品的各项功能和特点。通过观看这部视频,您将更直观地了解产品的设计理念、材质选择以及独特优势。
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
产品颜色
质保时间三年
外形尺寸158
适用领域电气电力
质量认证9000
产品功率5
工作温度45
三相标准功率源,【天正华意电气设备(长治市分公司)tianzh3611-3】主营三相标准功率源品种齐全,行业资讯,不断创新,致力于满足广大客户的多种需求,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号

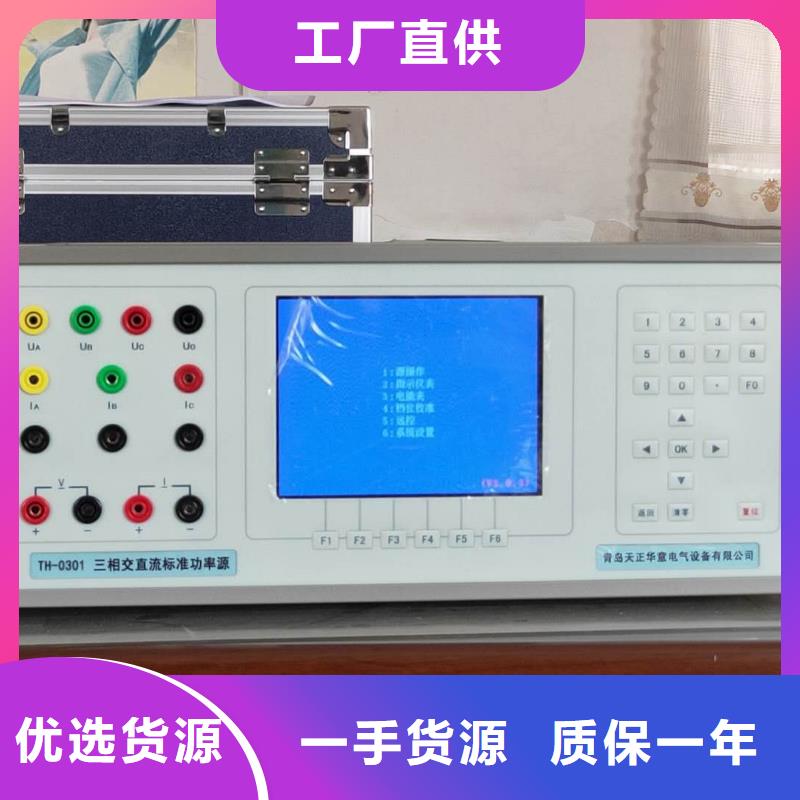

三相标准功率源 本装置是按照JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2.1 可半自动或手动检验电力系统中各种工频电表(电压表、电流表、功率表、频率表、功率因数表、相位表)的基本误差,电压、电流、波形、功率因数等影响量引起的改变量等。2.2 电源部分可生成具有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。2.3 功放的工作频带为40Hz~1kHz,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,本装置更适合于现场校验使用。2.4 设有USB转RS-232接口。通过上位机软件(选件),由计算机控制本装置可进行自动或手动检验,并对结果进行处理和管理。2.5 设有大容量的非易失性存贮器,可存贮300块被检仪表的检测原始数据,以供查阅和上传。
三相标准功率源 矢量分析界面-三相三线如图九所示:在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图,同一个坐标系中两个电压参量(Uab、Ucb)、两个电流参量(Ia、Ic)四个量的矢量关系;在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角;屏幕的下半部分是用来显示接线结果的分析情况,包括:相序、接线判断、错接线更正系数,根据不同的负荷情况功率夹角的不同分4种角度范围(感性-5~55、感性55~115、容性-5~-65、容性-65~-125)对各48种接线方式进行结果判定,上图所示为标准阻性负载时接线全部正确情况下的向量图,由于纯阻性负载的功率夹角为0°,属于-5~55的范围,因此我们要看接线分析的行感性(-5~55)的结果,另外三行的分析结果无效;图中接线判断中的“正”表示电压是正相序,如为逆相序应显示“负”;“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确;“+Ia +Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确,“+”表示极性也都是正确的;更正系数为“1”表示接线正确,电能计量值不需更正,如果接线不正确的情况下结果中会给出具体的补偿系数(根据不同种类的接线错误可能为数值,也可能为公式)。具体的接线方式判定结果分析表见附件。
三相标准功率源 产品简介本装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配),交直流指示仪表的检定和校准,是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上,产品集成度高,故障率低,体积小,重量轻,响应速度快,效率高,可靠性高,功能强,输出功率大,标准源输出。?采用独创操作系统,开机立即显示测试画面,无需导引程序,响应速度快,工作效率高。?视窗和按键操作结合(二功能兼备),操作具有多样性,可适用于不同人群和习惯,操作简单。?内含交直流标准源,可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压,电流,功率,相位,频率,谐波均采用优越闭环输出,设置点一次到位,软件调整,使用方便。?电压,电流,相位设有丰富常用实用点,操作简单,一点到位,使用便捷效率高。?备有数字旋转编码器调节,使用便捷,简单。?输出电压,电流和功率均为高精度,高稳定度标准源,软件校准。?输出标准谐波2~31次,可单次或任意叠加多次谐波输出。?三相电压之间,三相电流之间,各相电压和电流之间可任意移相,因此也可模拟各种电力故障输出。?具备三相频率独立设置,分相变频。?备有多重报警和保护功能,故障自行检测,并显示故障类型和部位,使用可靠。?备有接口和软件,接口协议开放,用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。
